App per disegno quotato su iPad

Quando un disegno quotato è meglio di una foto

Una foto con qualche numero scritto sopra può essere comoda, ma spesso lascia dubbi: quale lato è stato misurato, da quale punto parte la quota, l'angolo è davvero a 90 gradi, il pezzo è rettangolare o leggermente irregolare?

Con MilliDraw puoi disegnare la forma direttamente su iPad, assegnare lunghezze e angoli precisi, aggiungere note e ottenere un file PDF leggibile o un DXF da aprire in un software CAD.

Casi d'uso tipici

• rilievi veloci durante sopralluoghi e ristrutturazioni;
• misure per mensole, mobili, top cucina, vetri, marmo, metallo o legno;
• forme irregolari dove servono lati, diagonali o angoli;
• schizzi quotati da mandare a un laboratorio prima della lavorazione;
• disegni 2D semplici quando aprire un CAD completo sarebbe troppo lento.

Perché usare iPad e Apple Pencil

L'iPad è pratico in laboratorio, in casa o in cantiere: disegni la geometria, correggi le quote mentre sei ancora davanti all'oggetto e controlli subito se qualcosa non torna. Su iPad compatibili puoi anche creare una nuova acquisizione di profondità direttamente in MilliDraw su un iPad con LiDAR, quando serve un riferimento rapido.

Novità 4.7.0: scansiona un locale con Live Survey

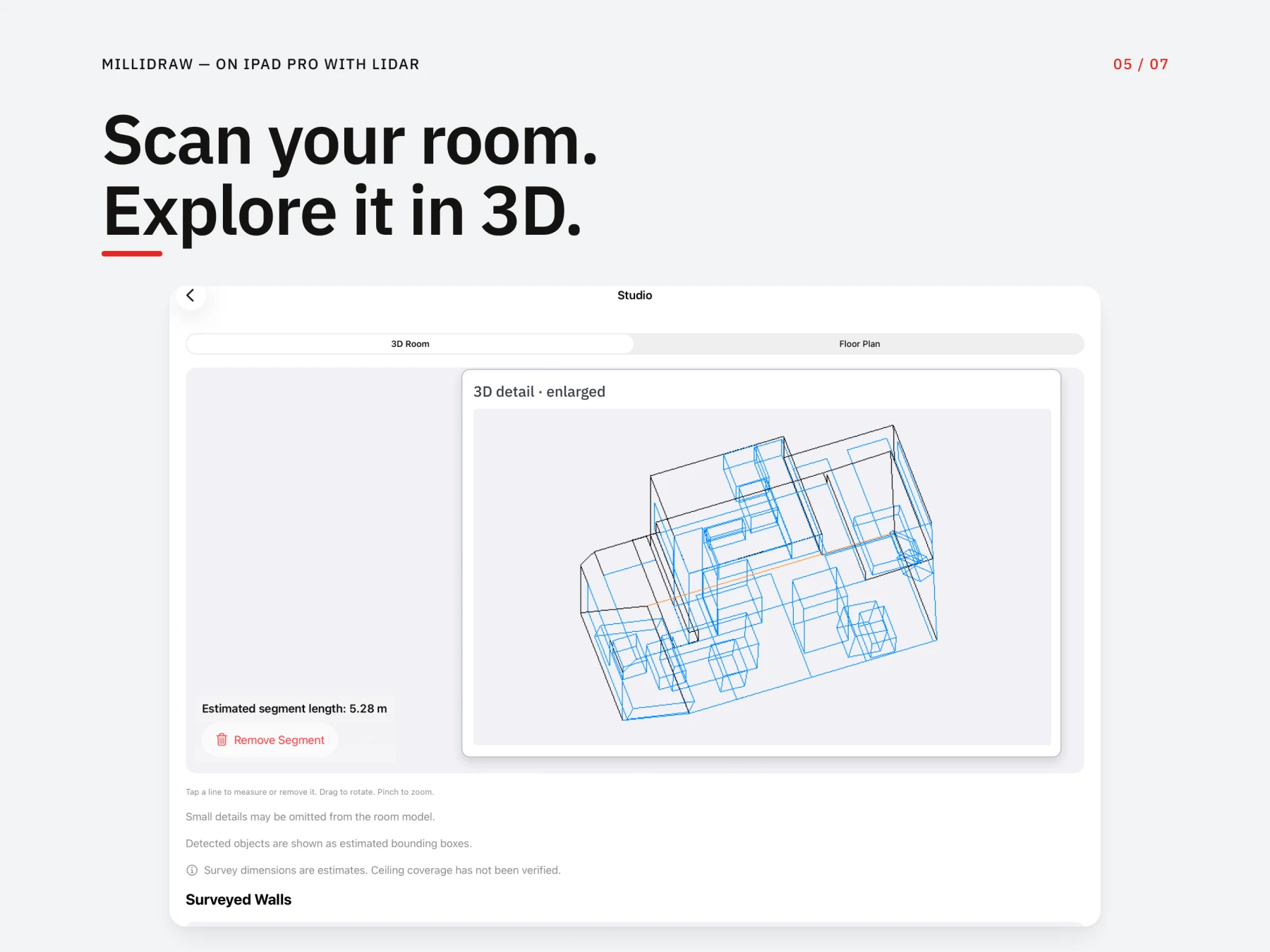

Su iPad Pro con LiDAR puoi acquisire un locale e salvare un modello 3D da riaprire offline. La scansione resta sul dispositivo.

1. Apri Live Survey, crea un nuovo rilievo e acquisisci pareti e angoli seguendo i colori della copertura. Termina la scansione per salvare il rilievo.
2. Ruota e ingrandisci il modello 3D. Tocca gli spigoli per vedere le lunghezze stimate; rimuovi segmenti o oggetti rilevati e annulla le rimozioni quando serve.
3. Apri la planimetria come disegno 2D separato e modificabile. Correggi le quote, aggiungi note ed esporta il disegno in PDF o DXF.

Le misure del rilievo sono stime: verifica le quote importanti prima della lavorazione. PDF e DXF esportano il disegno 2D, non il modello 3D. Gli strumenti di disegno funzionano anche sugli altri iPad supportati.

Puoi anche importare JPG, PNG o la prima pagina di un PDF, oppure acquisire uno schizzo su carta e calibrarlo con una distanza nota. Colori, spessori e riempimenti rendono il disegno più leggibile; Fit Drawing e il blocco dello zoom aiutano sui progetti grandi.

Output: PDF e DXF

Il PDF è adatto per inviare istruzioni leggibili. Il DXF è utile quando la geometria deve passare in AutoCAD, FreeCAD, LibreCAD, Fusion 360 o altri flussi CAD. MilliDraw è pensata per questo passaggio: meno messaggi ambigui, più file chiari.

Guida correlata: come esportare un file DXF da iPad per il CAD.
